亮源激光新品上市-高占空比高功率多谱峰半导体叠阵激光器


作为固体激光器泵浦源,为了拓展激光器稳定工作的温度范围,精简激光器的温控散热系统,在半导体激光器日益追求小型化的趋势中,我司成功的研发出了LM-8xx-Q1600-F-G8-P0.5-0 这款创新型产品。

这款产品通过我公司先进的裸芯片测试系统,对巴条芯片波长和功率的挑选,可以精确控制产品的波长范围、波长间距,以及多个谱峰可控(≥2个谱峰)。使产品的工作温度范围更宽,泵浦吸收更加稳定。

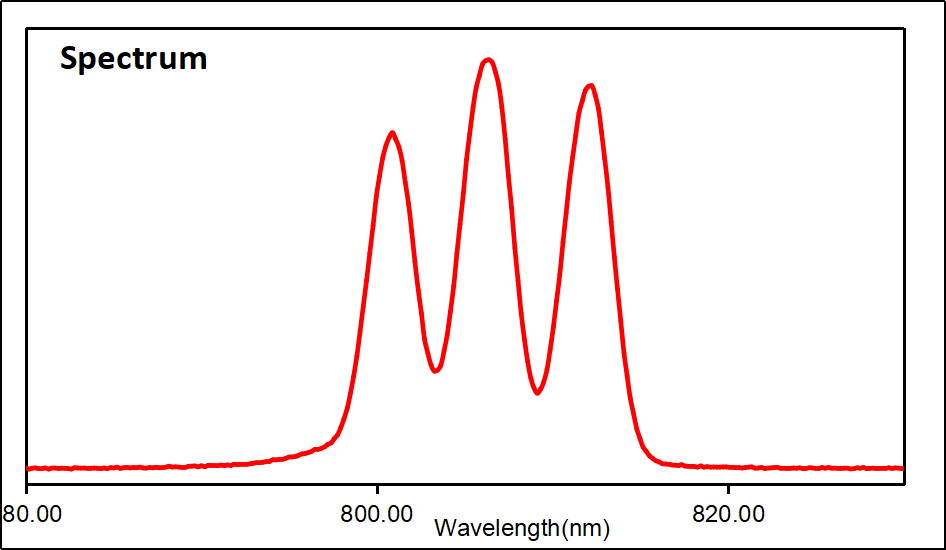

 2 LM-8xx-Q1600-F-G8-P0.5-0产品光谱图



极限条件工作


LM-8xx-Q1600-F-G8-P0.5-0产品散热能力强,工艺稳定,产品可靠高最高工作温度可达75℃。

高占空比

LM-8xx-Q1600-F-G8-P0.5-0产品为传导冷却方式,巴条间距为0.5mm,可在2%占空比条件下正常工作。

高转换效率

LM-8xx-Q1600-F-G8-P0.5-0产品,在25℃,200A,200us,100Hz条件下,电光转换效率可达65%;在75℃,200A,200us,100Hz条件下,电光转换效率可达50%

高峰值功率

LM-8xx-Q1600-F-G8-P0.5-0产品,在25℃,200A,200us,100Hz条件下,单bar的峰值功率可达240W/bar以上。

模块化设计

LM-8xx-Q1600-F-G8-P0.5-0产品,采用精密和实用理念结合。以外形紧凑、简约流畅为特征,在实用性上提供了极高的灵活性。


此外,其坚实稳固的结构和采用的高可靠性组件,保证了产品的长期稳定运行。同时模块化设计可以对客户的使用需求进行灵活定制,可对产品进行波长定制、发光间距定制、压缩定制等,使产品的使用更加灵活可靠。
热管理技术
LM-8xx-Q1600-F-G8-P0.5-0产品,我们使用了与bar条CTE相匹配的高导热材料,在确保材料一致性的同时,保证了其良好的散热性。采用有限元方法对器件的温度场进行模拟和计算。通过对瞬态和稳态热模拟进行有效结合,能够更好地控制产品温度变化。

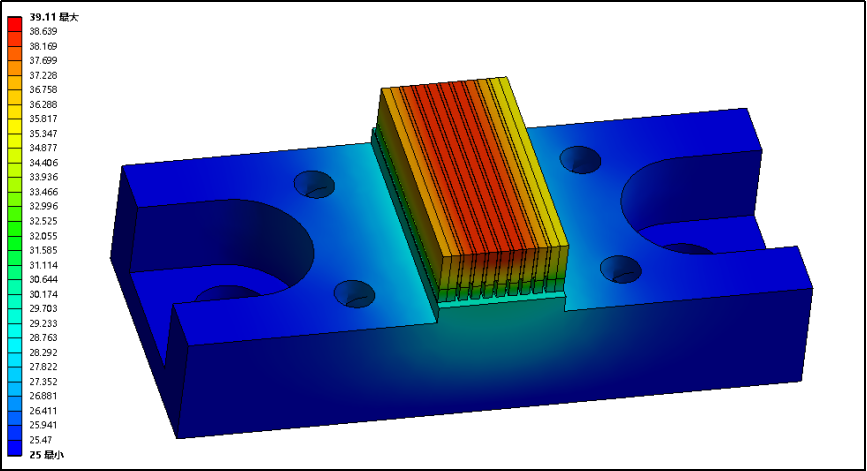

 3 LM-8xx-Q1600-F-G8-P0.5-0产品热模拟图


工艺控制
此型号产品采用了传统的硬焊料焊接技术。通过工艺控制,确保产品在设定的间距内,达到最佳的散热效果。这不仅保证了产品的功能性,同样也保证了产品的安全性和耐用性。


04. 主要技术指标


LM-8xx-Q1600-F-G8-P0.5-0产品具有波长多谱峰可见、体积小重量轻电光转换效率高可靠性高和寿命长的优点

基本参数如下:

产品型号

LM-8xx-Q1600-F-G8-P0.5-0

技术指标

单位

数值

工作模式

-

QCW

工作频率

Hz

100

工作脉宽

us

200

bar间距

mm

0.5

峰值功率/bar

W

200

bar数量

-

20

中心波长(25℃)

nm

A:802±3;B:806±3;C:812±3;

偏振模式

-

TE

波长温度系数

nm/℃

≤0.28

工作电流

A

≤220

阈值电流

A

≤25

工作电压/bar

V

≤16

斜率效率/bar

W/A

≥1.1

转换效率

%

≥55

工作温度

-45~75

存储温度

-55~85

使用寿命(shots)

-


产品外观尺寸图:

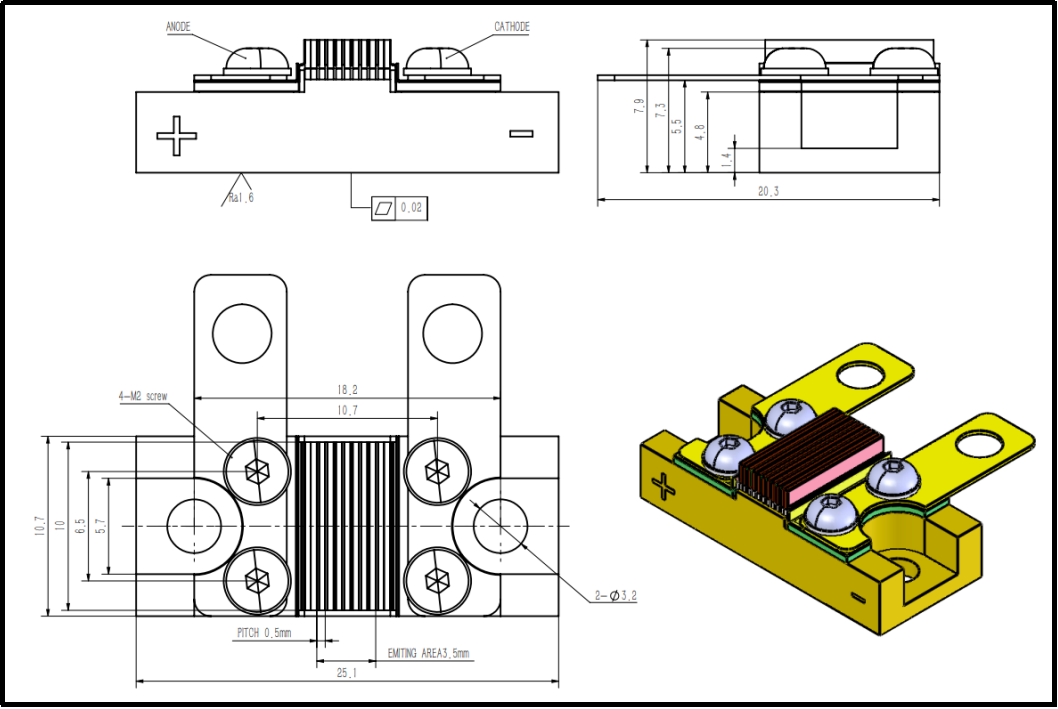

 4 LM-8xx-Q1600-F-G8-P0.5-0产品外形尺寸图


测试数据典型值如下:



 5 LM-8xx-Q1600-F-G8-P0.5-0产品典型功率-光谱图(25℃)

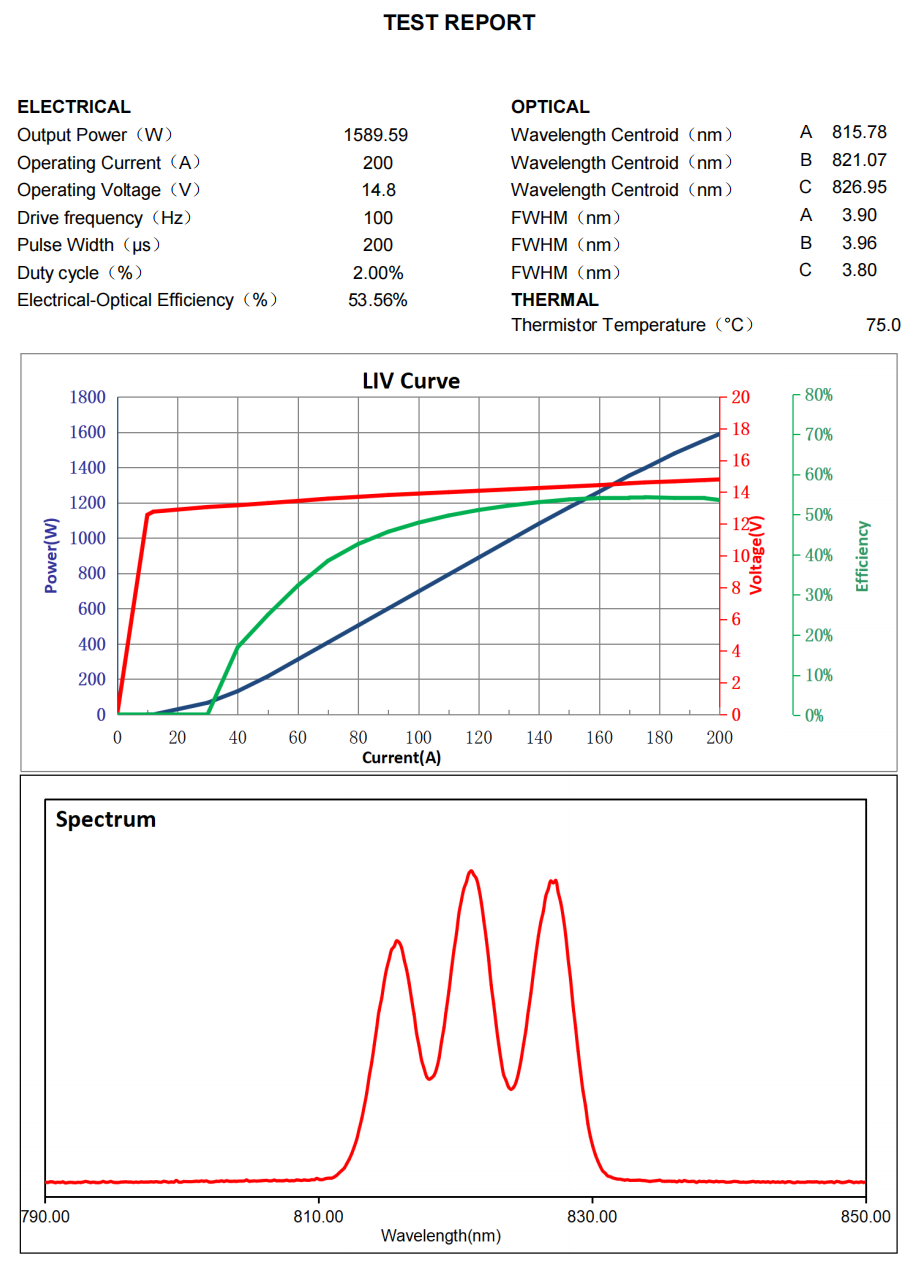

 6 LM-8xx-Q1600-F-G8-P0.5-0产品典型功率-光谱图(75℃)



亮源激光推出的最新的高占空比多谱峰半导体叠阵bar激光器,该产品作为一款多谱峰半导体激光器,与传统多谱峰激光器相比,可以做到每个波长的波峰清晰可见,并且满足小间距、高峰值功率、高占空比及高工作温度等优点。可根据客户的特定需求,对波长要求、波长间距等进行精确定制,同时还可定制bar数量、输出功率等指标,充分展现了灵活配置的特性。模块化设计使其可以适应广泛的应用环境,通过对不同模块的组合,能够满足各种客户需求。
亮源激光专注于面向特种领域提供各种激光泵源、光源、激光应用系统等产品的研发、生产和服务的高新技术企业。产品系列包括:(405nm~1570nm)多种功率单管、巴条、多管光纤耦合半导体激光器和模块;(100-1000w)多波长短波激光光源;uJ级铒玻璃激光器等。


公司产品广泛应用于激光雷达、激光通讯、惯性导航、遥感测绘、机器视觉、激光照明、精细加工等多个特种领域。

亮源激光重视科研、专注产品品质,坚持以客户利益为第一、以持续创新为第一、以员工成长为第一的企业准则,站在激光技术前沿,寻求产业升级新突破,致力成为“全球激光特种信息领域的领航者”。

无锡亮源激光技术有限公司

地址:江苏省无锡市锡山区芙蓉中三路 99 号瑞云 4 座 7 楼

电话:+ 86 - 0510 87381808。

手机:+ 86 - 15072320922

邮箱:sales@lumispot.cn

网址:http://www.lumisource.com.cn/


发布日期: 2024/8/16 16:09:01
